cyberTEQ-m

​Managed switch


製品概要​

cyberTEQ-mは、プロフェッショナルの現場で使用されている、ほぼ全ての信号に対応するディストリビューションシステムです。cyberTEQ-mはIEEE802.3 ギガビットイーサーネットで伝送を行いオプションのコンバーターモジュールを装着する事により様々な信号を変換・伝送します。2台のcyberTEQ-m をたった一本のケーブルで繋ぐだけで、以下のデータを同時に伝送出来ます。

  • オーディオ(Dante™,EtherSound®,CorbraNet®,MyMix®,Roland Digital Snake®)

  • 多くのイーサーネットデバイスのリモートコントロール(L-Acoustics LA Network Manager,

  • Yamaha CL Editor,Sennheiser Wireless System Manager,Shure Wirelessbench など)

  • AES3 デジタルアウトプット

  • DMX512/ART-Net

  • RS232/RS422/RS485

  • アナログインターカム

  • ワイヤレスLAN(iPad® リモートコントロール)



cyberTEQ-mは、2 点間を繋ぐためだけのシステムではなく、むしろマルチポイントシステムとしてその威力を発揮します。3台、4 台、5 台…とcyberTEQ-m同士を繋げば信号は分配され、それぞれのcyberTEQ-mで使う事が可能になります。cyberTEQ-m間の接続はリング・トポロジー、スター・トポロジー、又はミックスした接続でも構いません。自動でネットワークを構成します。(ネットワークトポロジーは自動構成されますが、例えばEtherSound® を使う場合などは実際にデイジーチェーン接続されたVLAN を構築する必要があるかもしれません。)Windows、Mac のWEB ブラウザー又はシリアルポートからプログラムする事によって、ネットワーク上の信号を任意のcyberTEQ-m にアサインができます。万が一、1 本のケーブルの不具合があっても決してショーを止める訳にはいかない。そのような時の為に、リング・トポロジーやダブルスタート・トポロジーで接続しておけば、リダンダンシーを確保出来ます。cyberTEQ-m のメインフレームには、遠距離接続の為の専用ポートが2 つあり、3 種類の異なるメインフレームが用意されています。

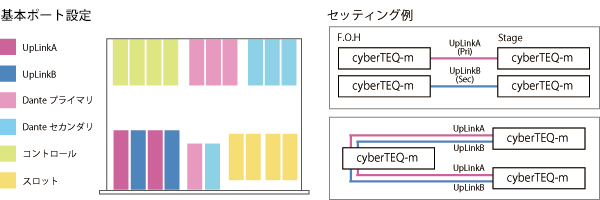

使用イメージ

遠距離接続用イーサーネットポートはCAT7のケーブルを使用して、最長80mまでのばせます。オプティカルポートを使えば、最長550mまで拡張されます。また、最長10kmまで延長を可能にする、シングルモード・コンバーターと、ガルバニック絶縁コネクタを使用したケーブルもご用意しています。2つの遠距離接続ポートに加え、直接機器を接続するイーサーネットポートがフロントパネルに4、リアパネルに10装備されています。(リモート制御、オーディオデータ用)更に、フロントパネルに2つのスロットが装備されています。コンバーターモジュールを挿入すれば、異なる信号の伝送が可能になります。(上記参照)2つのイーサーネットポートを持つモジュールを装着する事も可能です。スロットにオプションモジュールを装着しない場合は、ブランクパネルでカバーされています。簡単なモジュールの着脱を行うだけでほんの数分のうちに必要な仕様に組み上げられます。


cyberTEQ-mのレイテンシーは10μs未満で、プログラムによっては3μs以下に達します。
cyberTEQ-mは奥行390mm、重さ6.2kgの19インチ・ラックマウント仕様です。
メインフレームにはPSUが内蔵されています。(AC100-240V/50-60Hz Neutrik®PowerCon)
システムの安定性向上と、二重電源供給のために、12V-DCINが装備されています。1UサイズのcyberTEQ-psuには、cyberTEQ-m用のDCOUTと、オプションモジュール用のスロットが2つ装備されています。
伝送系の全てのコネクターは、ロック機構を備え、頑丈なNeutrik®コネクターを使用しています。
オプティカルコネクターはLC-compatible Neutrik® OpticalConを使用しています。

下記のオプションモジュールをご用意しており、各モジュールごとに随時検証をしています。
(開発中のモジュールを含む)
今後開発する新しいモジュールにつきましては、最新版の資料でご確認いただくか、
弊社までお問い合わせくださいますようお願いします。

モジュール 一覧

  • Dante™ to AES-out module

  • RS232/422/485 module

  • Fiberoptical module

  • Intercom moduleDMX module

  • Dual RJ45 module

  • Dual RJ45 module+USB Charger


製品資料

cyberTEQ-mフライヤー
